导体标称截面	导体根数/单丝直径mm	导体根数/单丝直径mm	导体根数/单丝直径mm	20℃时导体直流电阻Ω/km	20℃时导体直流电阻Ω/km
mm2	A	B	R	A、B	R
0.5	1/0.80	7/0.30	16/0.20	≤ 36.0	≤ 39.0
0.75	1/0.97	7/0.37	24/0.20	≤ 24.5	≤ 26.0
1	1/1.13	7/0.43	32/0.20	≤18.1	≤19.5
1.5	1/1.38	7/0.52	30/0.25	≤12.1	≤13.3
2.5	1/1.78	7/0.68	49/0.25	≤ 7. 41	≤ 7. 9 8

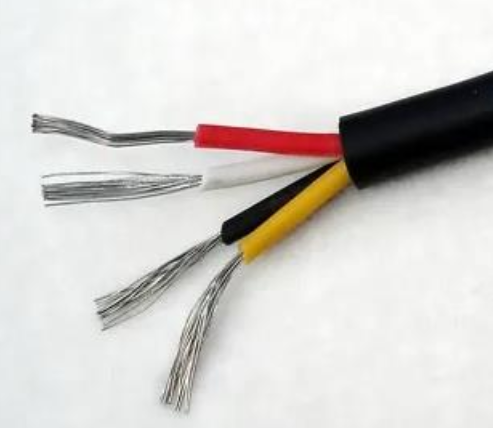

阻燃型C级屏蔽电缆ZRC-JVP3VP3R
阻燃型C级屏蔽电缆ZRC-JVP3VP3R规格选型

（2芯组规格）			（3芯组对规格）
1×2×0.5	4×2×1.0	8×2×1.5	1×3×0.5	4×3×0.75	8×3×1.5
1×2×0.75	4×2×1.5	8×2×2.5	1×3×0.75	4×3×1.0	8×3×2.5
1×2×1.0	4×2×2.5	10×2×0.5	1×3×1.0	4×3×1.5	10×3×0.5
1×2×1.5	5×2×0.5	10×2×0.75	1×3×1.5	4×3×2.5	10×3×0.75
1×2×2.5	5×2×0.75	10×2×1.0	1×3×2.5	5×3×0.5	10×3×1.0
2×2×0.5	5×2×1.0	10×2×1.5	2×3×0.5	5×3×0.75	10×3×1.5
2×2×0.75	5×2×1.5	10×2×2.5	2×3×0.75	5×3×1.0	10×3×2.5
2×2×1.0	5×2×2.5	12×2×0.5	2×3×1.0	5×3×1.5	12×3×0.5
2×2×1.5	6） 7×2×0.5	12×2×0.75	2×3×1.5	5×3×2.5	12×3×0.75
2×2×2.5	6） 7×2×0.75	12×2×1.0	2×3×2.5	（6） 7×3×0.5	12×3×1.0
3×2×0.5	6） 7×2×1.0	12×2×1.5	3×3×0.5	6） 7×3×0.75	12×3×1.5
3×2×0.75	6） 7×2×1.5	12×2×2.5	3×3×0.75	（6） 7×3×1.0	12×3×2.5
3×2×1.0	6） 7×2×2.5	14×2×0.5	3×3×1.0	（6） 7×3×1.5	14×3×0.5
3×2×1.5	8×2×0.5	14×2×0.75	3×3×1.5	（6） 7×3×2.5	14×3×0.75
3×2×2.5	8×2×0.75	14×2×1.0	3×3×2.5	8×3×0.5	14×3×1.0
